Scáileán Tadhaill 3.5 Orlach Arduino

Réamhrá Táirge Scáileán 3.5 tft lcd Tá leithead trasnánach 3.5 orlach (thart ar 8.9 cm) ag an scáileán 3.5TFT lcd, a bhaineann le scáileáin taispeána beaga-mhéide. Tiomáinte ag maitrís gníomhach TFT, tá gile an phictiúir aonfhoirmeach agus tá an ráta athnuachana tapa. 3.5 orlach tft lcd taispeáint An...

Glaoigh Linn

Cur síos

Paraiméadair theicniúla

Réamhrá Táirge

Scáileán lcd 3.5 tft

Tá leithead trasnánach 3.5 orlach (thart ar 8.9 cm) ag an scáileán lcd 3.5TFT, a bhaineann le scáileáin taispeána beaga -. Tiomáinte ag maitrís gníomhach TFT, tá an gile pictiúr aonfhoirmeach agus tá an ráta athnuachana tapa.

Taispeáint tft lcd 3.5 orlach

Baineann an taispeáint tft lcd 3.5-orlach leis an modúl taispeána scáileáin datha, agus is é a réiteach 320RGB x 480 Poncanna. Tá sé ainmnithe taispeáint rpi 3.5-orlach 480x320 xpt2046 bunaithe ar líon na poncanna agus gnéithe táirge eile.

Arduino scáileán tadhaill 3.5 orlach

Is féidir an arduino scáileán tadhaill 3.5-orlach a shaincheapadh i scáileán tadhaill resistive (RSTP nó scáileán tadhaill capacitive (CTP), agus is é ár sampla fisiceach scáileán taispeána criostail leachtach gan teagmháil.

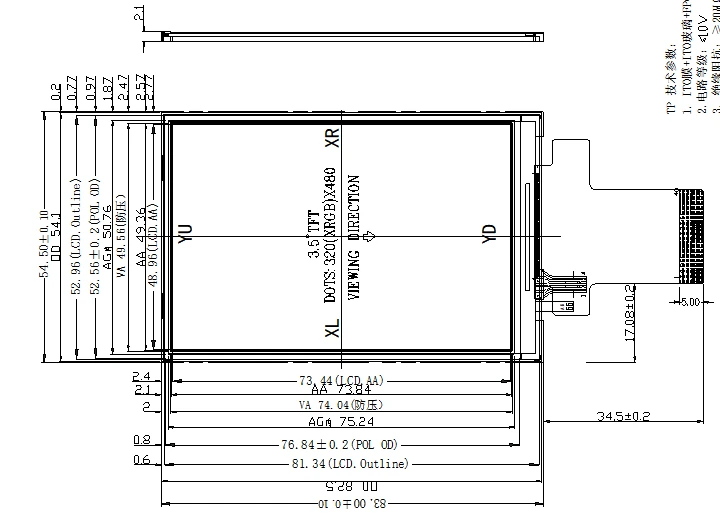

35002C040 TFT LCD taispeáintParaiméadar (sonraíocht)

Méid an Mhodúil: 54.5(W ) ×83(H)×3.3(T)	Achar Amhairc Taispeána: 48.96(W) x73.44(H)
Cineál LCD: TFT/TRANSMISSIVE	Uillinn Amharc: 12 a chlog
Tiománaí IC: ILI9488	Cineál Tiománaí Backlight: Power/3.3V/5.0VHITE
Cineál Comhéadain: MCU16BIT	Líon na bPoncanna: 320RGB x 480 poncanna

UAP	SIOMBAIL
1	GND
2	VDD
3	IOVCC(1.8/2.8V)
4	/CS
5	RS
6	WRB
7	RDB
8	/RSTB
9~24	DB0-DB15
25	GND
26	YU
27	XL
28	YD
29	XR
30-34	BL-K
35-36	BL-A
37	GND
38-40	NC

35002C040 TFT LCD Táirgí comhchosúla

CCanna

C: Cad é TFT LCD 3.5-orlach?

A: Is scáileán LCD datha é le méid trasnánach 3.5 orlach (thart ar 8.9 cm), tiomáinte ag teicneolaíocht TFT (Transistor Scannán Thin), atá in ann íomhánna datha ardtaifigh a thaispeáint.

C: Cad iad an voltas oibre agus tomhaltas cumhachta?

A: Voltas loighic: Go ginearálta 3.3V nó 5V (go páirteach)

Voltas backlight: Go coitianta 5V nó 12V (ag brath ar dhearadh backlight LED)

Braitheann tomhaltas cumhachta ar ghile an backlight agus an modh tiomána.

C: Cad ba chóir a thabhairt faoi deara agus é á úsáid?

A: Deimhnigh go bhfuil an comhéadan ag teacht leis an bpríomhrialú (SPI, RGB, MCU, MIPI).
Bí cinnte go bhfuil voltas agus sruth an tsoláthair cumhachta backlight oiriúnach.
Seachain tionchar láidir agus damáiste statach nuair a bhíonn tú in úsáid.
Tabhair aird ar an Uillinn féachana is fearr (tá Uillinn féachana 6 phointe / Uillinn féachana 12 phointe ag roinnt scáileáin).
